由于輸配系統各級管網的輸氣壓力不同。其設施和防火安全的要求也不同，而且各自的功能也有所區別，故應按各自的特點進行布置。管道位置采用相對位置控制。

（一）高、中壓管線的平面布置原則

城市高中壓管線一般在《城市燃?xì)饫贸醪皆O(shè)計》或《城市燃?xì)鈱ｍ椧?guī)劃》中作出整體考慮，設計時應以當?shù)叵嚓P(guān)部門批準的正式文件為依據。有未涉及處則可按下述原則進行布置，在得到當?shù)叵嚓P(guān)部門的正式批準后方可進行施工圖設計。

1、高壓管道宜布置在城市邊緣或市內有足夠埋管安全距離的地帶，并應連接成環網，以提高高壓供氣的可靠性。

2、中壓管道應布置在城市用氣區便于與低壓環網連接的規劃道路上，但應盡量避免沿車輛來往頻繁或鬧市區的主要交通干線敷設。

3、中壓管網應布置成環。

4、高、中壓管道的布置，應考慮對大型用戶直接供氣的可能性，并應使管道通過這些地區時盡量靠近這些用戶；同時應考慮調壓室的布點位置，盡量使管道靠近各調壓室。

5、高、中壓管道應盡量避免穿越鐵路或河流等大型障礙物，以減少工程量和投資。

6、高、中壓管道是城市輸配系統的輸氣和配氣主要干線，必須綜合考慮近期建設與長期規劃的關系，以延長已經敷設的管道的有效使用年限。

7、當高、中壓管網初期建設的實際條件只允許布置成半環形或支狀管時，應根據發展規劃使之與規劃環網有機聯系，防止以后出現不合理的管網布局。

（二）高壓管道設計需注意的事項：

1、城鎮高壓燃?xì)夤艿赖貐^(qū)等級的劃分；

2、三級地區地下燃?xì)夤艿琅c建筑物之間的水平凈距不應小于表1的規定：

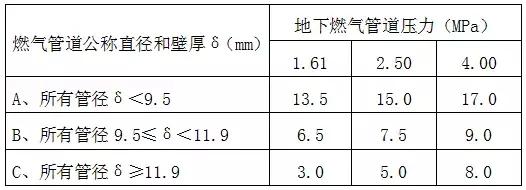

三級地區地下燃?xì)夤艿琅c建筑物之間的水平凈距 表1

注：a.如果對燃?xì)夤艿啦扇⌒兄行У谋Ｗo(hù)措施，δ＜9.5mm的燃?xì)夤艿酪部刹捎帽碇蠦行的水平凈距。

b.水平凈距是指管道外壁到建筑物出地面處外墻面的距離。建筑物是指平常有人的建筑物。

c.當燃?xì)夤艿缐毫εc表中數不同時，可采用直線方程內插法確定水平凈距。

3、高壓燃?xì)夤艿赖牟贾脩?yīng)符合下列要求：

①高壓燃?xì)夤艿啦灰诉M(jìn)入城市四級地區；不宜從縣城、衛星城、鎮或居民居住區中間通過。

②高壓燃?xì)夤艿啦粦?yīng)通過軍事設施、易燃易爆品倉庫、國家重點文物保護單位的安全保護區、飛機場、火車站、海（河）港碼頭。當受條件限制管道必須在本款所列區域通過時，必須采取安全防護措施。

③高壓燃?xì)夤艿酪瞬捎寐竦胤绞椒笤O(shè)。當個別地段需要采用架空敷設時，必須采取安全防護措施。

④ 高壓燃?xì)夤艿篱y門的設置：

a. 在高壓燃?xì)飧晒苌希瑧?yīng)設置分段閥門；分段閥門的最大間距：以四級地區為主的管段不應大于8km；以三級地區為主的管段不應大于13 km；以二級地區為主的管段不應大于24 km；以一級地區為主的管段不應大于32 km。

b. 在高壓燃?xì)庵Ч艿钠瘘c(diǎn)處，應設置閥門。

c. 燃?xì)夤艿篱y門的選用應符合有關國家現行標準。應選擇適用于燃?xì)饨橘|(zhì)的閥。

d.在防火區內關鍵部位使用的閥門，應具有耐火性能。需要通過清管器或電子檢管器的閥門，應選用全通徑閥門。

（三）中壓管道設計需注意的事項：

1、鋼質燃?xì)夤艿拦茼敻餐粒ㄓ刑坠芤蕴坠茼斢嫞很囆械馈?m；非車行道≥0.8m；PE管因為地溫對其影響非常大，而且我國南方有些地區地溫比較高，所以應適當增加埋深，但最小覆土深度不得小于0.6m，并必須保證埋深在土壤冰凍線以下。埋設在以后可能修路的土路上的燃?xì)夤艿缿?yīng)按規劃路面標高考慮或適當加大管道埋深。確定管道埋深時，設計人員應根據設計規范和現場實際情況綜合考慮安全性、經濟性和施工難易程度。

2、根據土壤性質、腐蝕性能確定管道的防腐材料和防腐等級。

目前國內鋼質燃?xì)夤艿劳夥栏瘜拥姆N類有環氧煤瀝青、冷纏防腐膠帶、熱纏防腐膠帶、聚乙烯防腐層和環氧粉末噴涂等。設計可根據當?shù)赝寥栏g情況、管材材質選取、當?shù)厥┕ち?xí)慣等多方面因素選擇合理的防腐材料。

防腐技術執行現行國家標準《城鎮燃?xì)饴竦劁撝乒艿栏g控制技術規程》CJJ95-2003、《埋地鋼質管道聚乙烯防腐層技術標準》SY/T0413—2002、《鋼制管道聚乙烯粘膠帶防腐層技術標準》SY/T0414-98及《埋地鋼制管道環氧煤瀝青防腐層技術標準》SY/T0447-96的規定。

防腐等級不低于加強級絕緣防腐。

3、新建的高壓、次高壓、公稱直徑大于或等于100mm的中壓管道和公稱直徑大于或等于200mm的低壓管道必須采用防腐層輔以陰極保護的腐蝕控制系統。管道運行期間陰極保護不應間斷。執行《埋地鋼制管道強制電流陰極保護設計規范》SY/T0036-200、《埋地鋼制管道犧牲陽極陰極保護設計規范》SY/T0019-97及《長輸管道陰極保護工程施工及驗收規范》SYJ4006-90的規定。

4、閥門的設置：

在中壓燃?xì)飧晒苌希瑧?yīng)設置分段閥門，一般直管段上每隔2～3公里設置一個分段閥門，并在閥門兩側設置放散管。

在燃?xì)庵Ч艿钠瘘c(diǎn)處，應設置閥門，在支管段設置放散管。

閥門推薦選用球閥或燃?xì)鈱Ｓ弥甭耖l閥。

5、套管的設置：

地下燃?xì)夤艿缽呐潘軠稀崃軠稀⑺淼兰捌渌鞣N用途槽內穿過時，應將管道敷設在套管內，且套管伸出構筑物外壁不應小于“地下燃?xì)夤艿琅c建筑物、構筑物或相鄰管道之間的水平凈距”要求。

穿越鐵路或高速公路的燃?xì)夤艿缿?yīng)加套管，穿越電車軌道或城鎮主要干道時宜敷設在套管或管溝內。套管內徑應比燃?xì)夤艿劳鈴酱笥?00mm以上。在重要地段套管端部要安裝檢漏管。

套管兩端應采用柔性的防腐、防水材料密封。

6、施工及驗收執行：

《聚乙烯燃?xì)夤艿拦こ碳夹g(shù)規程》CJJ63-2008

《埋地鋼質管道聚乙烯防腐層技術標準》SY/T0413-2002

《城鎮燃?xì)廨斉涔こ淌┕ぜ膀炇找?guī)范》CJJ33-2005

《工業金屬管道工程施工及驗收規范》GB50235-97

《現場設備、工業管道焊接工程施工及驗收規范》GB50236-98。

（四）低壓管網的平面布置原則

1、低壓管道的輸氣壓力低，沿程壓力降的允許值也較低，故低壓管網的成環邊長一般宜控制在300-600米之間。

2、低壓管道除以環狀管網為主體布置外，也允許存在枝狀管道。

3、給低壓管網供氣的相鄰調壓室之間的連通管道的管徑，應大于相鄰管網的低壓管道管徑。

4、對于城市的老區，低壓管道宜沿大街小巷敷設；對于城市的新建區，低壓管道宜敷設在街坊內，而只將主干管連接成環網。

5、低壓管道可以沿街道的一側敷設，也可以雙側敷設。

6、低壓管道應按規劃道路布線，并應與道路軸線或建筑物的前沿相平行，盡可能避免在高級路面的街道下敷設。

（五）中、低壓庭院管網設計應注意的幾點：

1、保證燃?xì)夤艿琅c熱力管、給排水管、電力電纜等相鄰管道的安全凈距，如果間距不能滿足要求，應采取有效的安全防護措施。防護措施主要指：增加管壁厚度（聚乙烯管、球墨鑄鐵管和鋼骨架聚乙烯管不采取此項措施）、提高防腐等級、減少接口數量、加強檢驗（100%無損探傷）等。

2、若在中壓管線上接線，選擇接點位置時，在考慮方便施工的同時，還應考慮使調壓箱之前的中壓管線盡量短。

3、管徑的確定要合理，對以后工程的預留應統一規劃，避免選擇的管徑過大。

4、鋼制管道和聚乙烯管道均設警示帶，聚乙烯管道還要設置示蹤線。

5、管道埋深、管道防腐、施工與驗收同中壓管道要求。

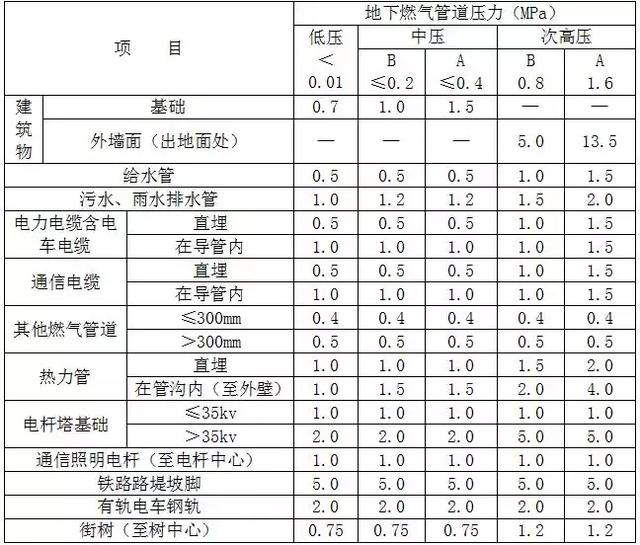

地下燃?xì)夤艿琅c建筑物、構筑物或相鄰管道之間的水平凈距 表2

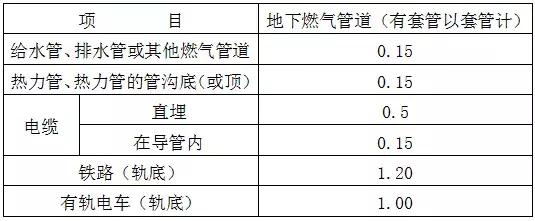

地下燃?xì)夤艿琅c構筑物或相鄰管道之間的垂直凈距 表3

注：表2和表3定除地下燃?xì)夤艿琅c熱力管的凈距不適用于聚乙烯燃?xì)夤艿篮弯摴羌芫垡蚁┧芰蠌?fù)合管道外，其他規定均適用。聚乙烯燃?xì)夤艿烙跓崃艿赖膬艟鄳?yīng)按國家現行標準《聚乙烯燃?xì)夤艿拦こ碳夹g(shù)規程》CJJ63-2008執行。

（六）設計室外架空燃?xì)夤艿缿?yīng)注意的幾點：

1、中壓和低壓燃?xì)夤艿溃裳亟ㄖ突鸬燃壊坏陀诙壍淖≌蚬步ㄖ耐鈮Ψ笤O(shè)；次高壓B、中壓和低壓燃?xì)夤艿溃裳亟ㄖ突鸬燃壊坏陀诙壍亩　⑽祛惿a(chǎn)廠房的外墻敷設。

2、沿建筑物外墻的燃?xì)夤艿谰嘧≌蚬步ㄖ镏胁粦?yīng)敷設燃?xì)夤艿赖姆块g門、窗洞口的凈距：中壓管道不應小于0.5m，低壓管道不應小于0.3m。燃?xì)夤艿谰嗌a(chǎn)廠房建筑物門、窗洞口的凈距不限。

3、架空燃?xì)夤艿琅c鐵路、道路、其它管線交叉時的垂直凈距不應小于表2-4-3的規定。架空燃?xì)夤艿肋^鐵路、道路時應設置明顯的警示標志。

4、應考慮架空直管段過長時采取補償措施（自然補償和補償器補償，并盡可能選用前者）。

5、如燃?xì)夤艿佬枰c其它管道共架敷設應考慮燃?xì)夤艿琅c其它管道之間的間距。對特殊位置的架空管道（如空曠地帶、高空放散管等）應考慮管道接地。

6、架空燃?xì)夤艿赖墓潭g距應適當縮小。

7、工業企業內燃?xì)夤艿姥刂е笤O(shè)時，應符合現行國家標準《工業企業煤氣安全規程》GB6222-2005。

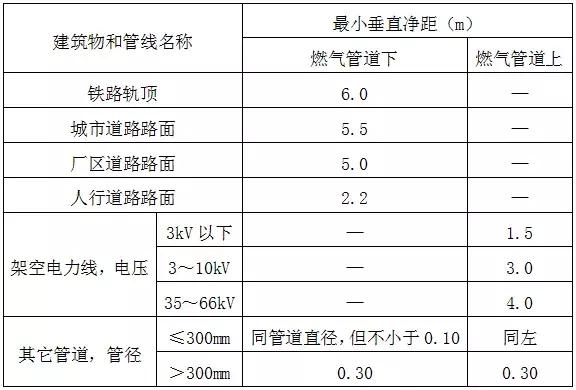

架空燃?xì)夤艿琅c鐵路、道路、其它管線交叉時的垂直凈距 表4

（七）管道的縱斷面布置原則

1、輸送濕燃?xì)獾墓艿溃徽撌歉晒苓€是支管，其坡度一般不小于0.003。布線時，最好能使管道的坡度和地形相適應。凝水缸之間的間距一般不大于500m。在道路中間、交叉路口以及操作困難的地方，凝水缸應設置在附近合適的地點。輸送干燃?xì)獾墓艿溃瑳]有坡度的要求。只有在特殊地段才考慮設置凝水缸。

2、燃?xì)夤艿啦坏迷诘叵麓┻^房屋或其它建筑物，不得平行敷設在有軌電車軌道之下，也不得與其它地下設施上下并置。

3、在一般情況下，燃?xì)夤艿啦坏么┻^其它管道本身，如因特殊情況需要穿過其它大斷面管道（污水干管、雨水干管、熱力管溝等）時，需征得有關方面同意，同時燃?xì)夤艿辣仨毎惭b在鋼套管內。

4、燃?xì)夤艿琅c其它各種構筑物以及管道相交時，應保持安全的垂直凈距。在距相交構筑物或管道外壁2m以內的燃?xì)夤艿郎喜粦?yīng)有接頭、管件和附件。
